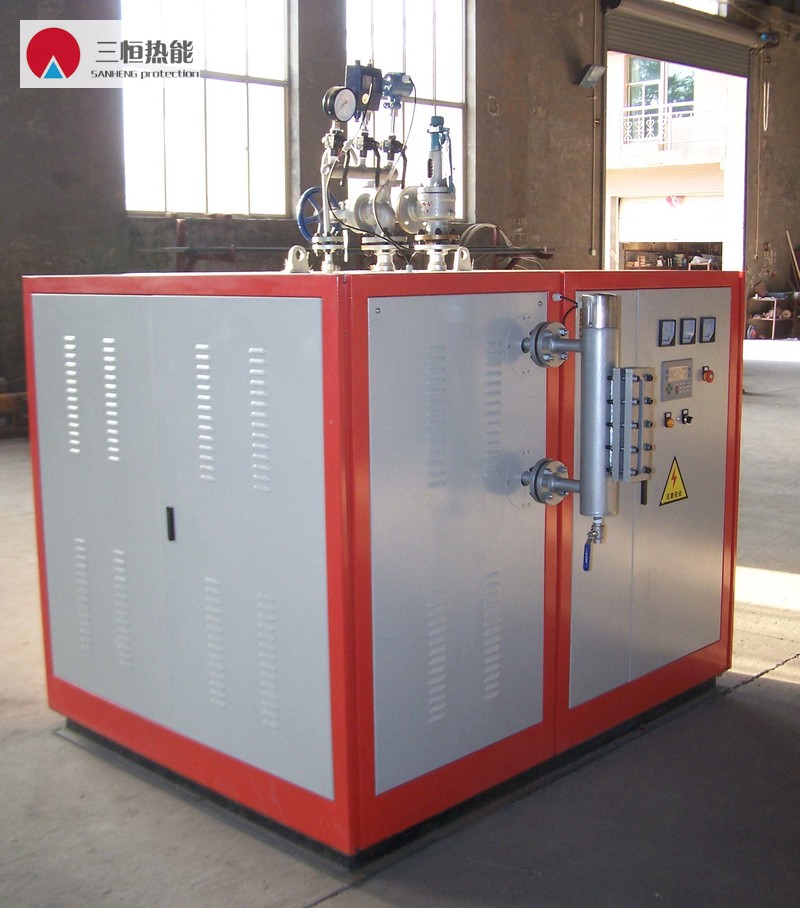

電熱蒸汽發生器主要由供水系統、自控系統、爐膽與加熱系統和安全保護系統等組成，具體內容介紹如下：

供水系統是電熱蒸汽發生器的“咽喉”，源源不斷地供給干操的蒸汽。當水源進入水箱后，打開電源開關，經自控信號的驅動，耐高溫電磁閥打開，水泵開始工作，通過單向閥將水注入爐膽。當電磁閥、單向閥堵塞或損壞，供水達到一定壓力時將經過過壓閥滋水回到水箱，從而保護水泵。當水箱斷水或在水泵管路內有殘余空氣時，只進空氣不進水，只要通過排氣閥迅速排氣，待有水噴出，關閉排氣閥，水泵就能正常工作。供水系統中最主要的部件是水泵，大多采用較高壓力和較大流量的多級旋渦泵，小部分采用膜片泵或葉片泵。

電熱蒸汽發生器一般采用電腦鍋爐控制器，性能可靠、自動化程度高、使用方便。良好的電加熱蒸汽發生器經過試爐檢驗保證了電熱蒸汽發生器的長時間正常運行。大功率的電熱蒸汽發生器采用爐體與控制柜分離方式．避免了電器元件受熱而影響使用。
